| DPJ外牙(铝合金) |

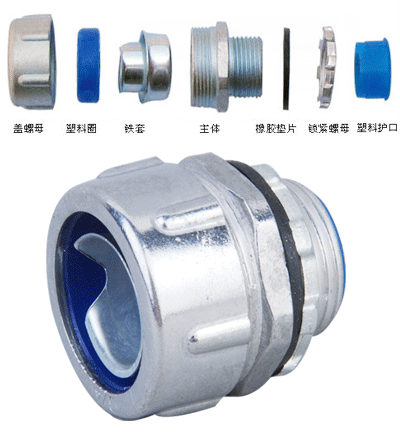

DPJ端式接头 采用优质锌合金压铸、金加工而成，表面一般采用镀锌、镀硬铬处理，特殊场所按要求表面处理，产品外型美观、结构紧密、无气孔、强度高，与软管、钢管连接，有密封性好，防震、防腐、防水、防尘等优点。规格大小，可按设备、箱体、钢管、软管口径、螺纹任意变动。一端连接软管（钢管），一端外螺纹连接开关箱、电机、桥架等。订货请注明软管规格及螺纹尺寸，例：DPJ 15-G1/2”，一端Φ15软管，另一端G1/2”外螺纹。 | 规格标注 | 英制螺纹厚
钢螺纹 | 薄钢螺纹 | 公制螺纹 | 德制 | | 公制 | 英制 | | φ6 | | G1/4″ | C13 | M14×1.5 | PG7 | | φ8 | 5/16″ | G3/8″ | C15 | M16×1.5 | PG9 | | φ10 | 1/4″ | G3/8″ | C15 | M16×1.5 | PG9 | | φ12(13) | 3/8″ | G3/8″ | C19 | M20×1.5 | PG11/PG13.5 | | φ15(16) | 1/2″ | G1/2″ | C19 | M20×1.5/M24×1.5 | PG1.35/PG16 | | φ20(19) | 3/4″ | G3/4″ | C25 | M27×2/M30×2 | PG21 | | φ25 | 1″ | G1″ | C31 | M33×2/M36×2 | PG29 | | φ32 | 1/1/4″ | G1/1/4″ | C39 | M42×2/M48×2 | PG29 | | φ38(40) | 1/1/2″ | G1/1/2″ | C51 | M48×2/M60×2 | PG36/PG42 | | φ51(50) | 2″ | G2″ | C63 | M60×2/M72×2 | PG48 | | φ64(70) | 2/1/2″ | G2/1/2″ | C75 | M76×2 | | | φ75(80) | 3″ | G3″ | | M88×2 | | | φ100 | 4″ | G4″ | | M114×2 | | | φ125 | 5″ | G5″ | | M140×2 | | | φ150 | 6″ | G6″ | | M164×2 | | |
|
|
|
