| DKJ卡套式接头 |

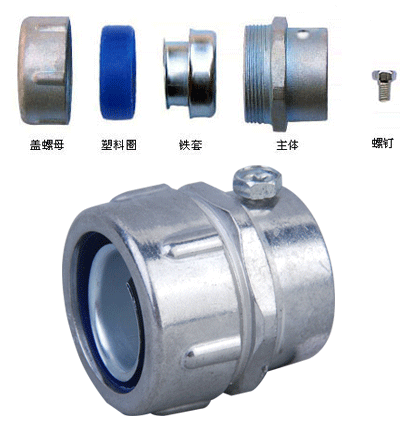

本金属接头是DKJ卡套式接头 一端连接软管（钢管），另一端用顶丝（1只-3只）连接无螺纹钢管，订管请注明软管及钢管规格，例：DKJ15-15B（或DKJ15-1/2”）一端连接Φ15（1/2”）软管，一端连接15B（1/2”）钢管。
| 规格表注 |
厚钢管B（水煤气管） |
薄钢管A（电线管） |
| 公制 |
英制 |
公称 |
英称 |
外径×壁厚(mm) |
公称 |
英称 |
外径×壁厚(mm) |
| φ10 |
1/4″ |
#10 |
1/4″ |
|
#12 |
1/2″ |
12.76 × 1.60 |
| φ12（13） |
3/8″ |
#12 |
3/8″ |
17 × 2.25 |
#15 |
5/8″ |
15.87 × 1.60 |
| φ15（16） |
1/2″ |
#15 |
1/2″ |
21.25 × 2.75 |
#20 |
3/4″ |
19.05 × 1.80 |
| φ20（19） |
3/4″ |
#20 |
3/4″ |
26.75 × 2.75 |
#25 |
1″ |
25.40 × 1.80 |
| φ25 |
1″ |
#25 |
1″ |
33.5 × 3.25 |
#32 |
1/1/4″ |
31.75 × 1.80 |
| φ32 |
1/1/4″ |
#32 |
1/1/4″ |
42.25 × 3.25 |
#40 |
1/1/2″ |
38.10 × 1.80 |
| φ38（40） |
1/1/2″ |
#40 |
1/1/2″ |
48 × 3.5 |
#50 |
2″ |
50.80 × 2.0 |
| φ51（50） |
2″ |
#50 |
2″ |
60 × 3.5 |
#70 |
2/1/2″ |
63.50 × 2.5 |
| φ64（70） |
2/1/2″ |
#70 |
2/1/2″ |
75.5 × 3.75 |
#80 |
3″ |
76.2 × 3.20 |
| φ75（80） |
3″ |
#80 |
3″ |
88.5 × 4 |
|
|
|
| φ100 |
4″ |
#100 |
4″ |
114 × 4 |
|
|
|
| φ125 |
5″ |
#125 |
5″ |
140 × 4.5 |
|
|
|
| φ150 |
6″ |
#150 |
6″ |
165 × 4.5 |
|
|
| |
|
|
|
