| DPJ简易盒接 |

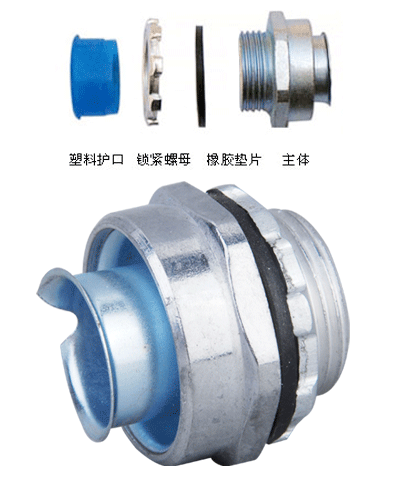

DPJ简易盒接采用优质锌合金压铸、金加工而成，表面一般采用镀锌、镀硬铬处理，特殊场所按要求表面处理，产品外型美观、结构紧密、无气孔、强度高，与软管、钢管连接，有密封性好，防震、防腐、防水、防尘等优点。规格大小，可按设备、箱体、钢管、软管口径、螺纹任意变动。一端连接软管（钢管），一端外螺纹连接开关箱、电机、桥架等。订货请注明软管规格及螺纹尺寸，例：DPJ 15-G1/2”，一端Φ15软管，另一端G1/2”外螺纹。
| 规格标注 |
英制螺纹厚
钢螺纹 |
薄钢螺纹 |
公制螺纹 |
德制 |
| 公制 |
英制 |
| φ6 |
|
G1/4″ |
C13 |
M14×1.5 |
PG7 |
| φ8 |
5/16″ |
G3/8″ |
C15 |
M16×1.5 |
PG9 |
| φ10 |
1/4″ |
G3/8″ |
C15 |
M16×1.5 |
PG9 |
| φ12(13) |
3/8″ |
G3/8″ |
C19 |
M20×1.5 |
PG11/PG13.5 |
| φ15(16) |
1/2″ |
G1/2″ |
C19 |
M20×1.5/M24×1.5 |
PG1.35/PG16 |
| φ20(19) |
3/4″ |
G3/4″ |
C25 |
M27×2/M30×2 |
PG21 |
| φ25 |
1″ |
G1″ |
C31 |
M33×2/M36×2 |
PG29 |
| φ32 |
1/1/4″ |
G1/1/4″ |
C39 |
M42×2/M48×2 |
PG29 |
| φ38(40) |
1/1/2″ |
G1/1/2″ |
C51 |
M48×2/M60×2 |
PG36/PG42 |
| φ51(50) |
2″ |
G2″ |
C63 |
M60×2/M72×2 |
PG48 |
| φ64(70) |
2/1/2″ |
G2/1/2″ |
C75 |
M76×2 |
|
| φ75(80) |
3″ |
G3″ |
|
M88×2 |
|
| φ100 |
4″ |
G4″ |
|
M114×2 |
|
| φ125 |
5″ |
G5″ |
|
M140×2 |
|
| φ150 |
6″ |
G6″ |
|
M164×2 |
| |
|
|
|
